Provádíme montáž potrubních systémů s hydraulickými šroubeními se zářeznými profilovými prsteny (DIN šroubení), Walform a Parflange a vařená potrubí.

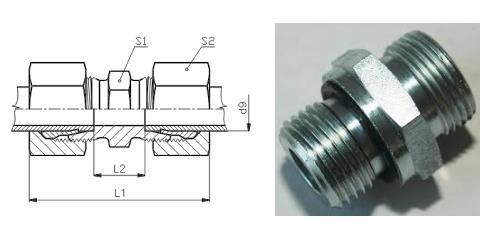

a/ rozvody s hydraulickými šroubeními se zářeznými profilovými prsteny (DIN šroubení)
Pro standardní obvody jsou hydraulická vedení realizovány pomocí ocelových trubek, pryžových hadic a hydraulických šroubení s těsnícím kuželem 24° , se zářeznými profilovými prsteny a maticemi s metrickými závity ( Walterscheid,Voss, Parker),
Tyto lze použít pro rozměry ocelových i nerezových trubek až do 42mm, do tlaků max. 630 bar.
b/ potrubní rozvody s tvářenými koncovkami a s hydraulickými šroubeními využívající těsnící kužel 24° a měkké těsnění, zářezný prstýnek je nahrazen přetvářenou trubkou na 24°. ( např. Walform, Vossform, EO2-FORM atd.)
K vytvoření 24° těsnící plochy dojde přímo z materiálu trubky. Tyto lze použít pro rozměry ocelových i nerezových trubek až do 42mm, do tlaků max. 630 bar.
K výhodám patří:
Konec trubky je strojně vytvarován do tvaru, který odpovídá hrdlu šroubení a převlečné matici dle DIN. Těsnící a upevňovací funkce jsou ve šroubení vzájemně odděleny a v jediném těsnícím bodě se nachází měkké těsnění. Strojní tváření trubky zaručuje stálou kvalitu geometrie, kterou je možno jednoduše kontrolovat.
Spolehlivá montáž
Výrazné výhody při montáži snižují celkovou pracnost montážních prací a zaručují bezproblémovou opakovatelnost montáže.
Montáž šroubení WALFORM spočívá pouze v utažení převlečné matice. Tímto se trubka s naformovanou čelní plochou dotlačí na čelo hrdla šroubení a předepne se. Vzniklý prostor mezi trubkou a 24° kuželem uvnitř hrdla je vyplněn měkkým těsněním. Válcová část konce trubky slouží jako vedení ve šroubení. Těsnícího účinku je docíleno speciálním měkkým těsněním, které se nachází v jediném bodě případných prosaků. Těsnění má symetrický tvar a proto nemůže dojít k jeho chybnému nasazení na trubku
Výhody montáže
Spolehlivé sevření trubky
Systém zaručuje spolehlivé upevnění trubky, které je schopné odolávat vysokému mechanickému namáhání bez dalších doplňujících komponentů, jako např. zářezný prsten.
Absolutní těsnost spoje
Měkké těsnění utěsňuje jediný možný bod prosaků
Vysoká odolnost proti tlakovýn rázům
Odolností proti tlakovým rázům rozumíme schopnost spoje čelit tlakovým špičkám. Společně s pevností spoje na ohyb je odolnost proti tlakovým rázům zásadním parametrem dynamické pevnosti šroubení. Šroubení WALFORM překračuje požadavky zkoušek, které jsou kladeny na šroubení pro hydrauliku.
Vysoké jmenovité tlaky
Jednotlivé komponenty šroubení WALFORM odpovídají DIN 2353/ISO 8434. K jednotlivým tlakovým řadám jsou stanoveny trubky o patřičné síle stěny.
Vysoké technické parametry
garantují bezchybný provoz zařízení umožňují využít cenově výhodné šroubení lehké a těžké tlakové řady, L-/S- řada. Minimální počet spojovacích komponentů
Walform
WALFORM - moderní potrubní spojovací systém, splňující všechny požadavky současného trhu.
Spoj se skládá pouze ze tří komponentů:
Potrubní rozvody s 37° SAE-Bördel-přírubami
( např. Parflange-F37, Walterscheid-37° SAE Bördel) je řešení pro spojení trubek o velkých světlostech.
Pro vytváření lemovaných trubek nutno použít elektronicky řízený stroj pro tváření (rozválcování) trubek na 37°a systém čelního těsnění. Tím je zajištěna racionální výroba, při dodržení stálé vysoké kvality. Bez rozdílu jedná-li se o výrobu nebo servisní montáž.
Spoj bez svárů
"SAE 37°" patří k nové výrobní řadě. Je cenově úspornou alternativou vůči potrubním spojům, které se v minulosti musely svařovat. Potrubí po montáži není nutno chemicky čistit. Toto je zvláště výhodné u rozvodů z nerezových trubek a při montážích v zahraničí.
Charakteristika
Doporučené materiály trubek
jsou používány trubky od průměru 16 mm do 140 mm (až 273 mm-velikost příruby 1/2" do 10").. Trubky musí být vhodné pro ohýbání za studena a lemování. Doporučujeme použít přesné bezešvé trubky s rozměry dle DIN 2391, Teil 1-C, materiál St 37.4 a ST 52.4 dle DIN 1630, provedení NBK-3.1 B a nerez 1.4571.
V závislosti na velikosti trubky a příruby je F37 systém je schválen pro jmenovité tlaky až 420 bar (6000 psi, respektive 42 MPa). Tyto jsou běžně používané v loďařském, offshore a těžkém strojírenství např. pro jeřáby a výtahy.
Vzory přírub jsou podle
Parflange
Parflange
zákaznická aplikace
